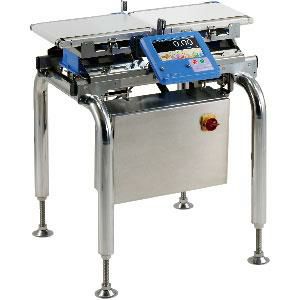

ウェイトチェッカー

クラス最高の選別精度(3σ):0.08gを持つ
ウェイトチェッカ登場

新設計のデジタルロードセルユニットと、高速処理が可能なCPUを搭載したコントロールボックスにより、クラス最高の選別精度（3σ）:0.08g*1を実現したウェイトチェッカです。
測定する製品を10グループに分け、各グループ最大100件まで登録が可能です。
本体の外形が標準サイズで幅700mm、奥行き660mm、高さ710〜860mm、約35kgと、超小型化を実現しました(AD-4961-2KD-2035)。設置や移動が簡単に行えます
表示部は7インチタッチパネルカラー液晶を採用しました。視認性、操作性が格段にアップしています。（音声ガイダンスによるサポート機能付です。）
本体がユニット化されているので、必要な部位のみ修理や交換が可能※です。輸送の手間や費用削減もでき、メンテナンス性、利便性が向上します。 ※AD-4961-2KD-2035 のみ対応
USBメモリから、計量する製品の画像を本体に取り込むことが可能です。画像はサムネイル表示により簡単に設定可能です。製品選択時に識別が容易に行えます。
USBメモリから、計量する製品の画像を本体に取り込むことが可能です。画像はサムネイル表示により簡単に設定可能です。製品選択時に識別が容易に行えます。
外部との接続・通信が可能でシステム構築が容易に行える新しいウェイトチェッカです。 Modbus RTU/Modbus TCPを実装しています。Modbus通信により、簡単にシームレスな接続が実現可能です。計量のスタート/ストップや、集計データ、品種変更等が外部機器から設定可能です。

参考資料：
AD-4961-2KD-2035/AD-4961-6K-3050カタログ/AD-4961-600カタログ / AD4961-2KD-2035設置組み立てマニュアル / AD4961-6K-3050設置組み立てマニュアル / AD4961-2035-MNTメンテナンスキットマニュアル / AD4981-2057フリッパータイプ選別機設置組み立てマニュアル / AD4982-2035コンベアドロップタイプ選別機設置組み立てマニュアル / 外形寸法図

外部入出力が選択可能なインターフェースを装備

選別機出力、警報出力、金属検出入力、TCP/IP、USBインタフェースなどが標準装備されています。
USBメモリへのデータの保存や、プリンタへの出力も可能です。

プリンタでグラフ印刷が可能

Ethernet経由で、プリンタ（PostScript対応）から集計結果管理図などを出力可能です。
また、USBメモリに、上記集計結果管理図をPDFファイル形式で保存できます。

コントロールボックス

LANコネクタやシリアルインタフェース、表示器用コネクタ等、様々な通信コネクタの接続が可能です。

D0（デジタル出力）の設定

D0マップ：汎用出力端子台に外部出力をつなぎ、判定と動作をチェックして関連付けて設定することが可能です。

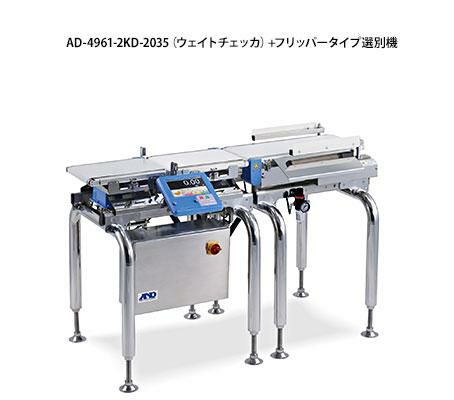

D0動作：フリッパータイプ選別機やコンベアドロップタイプ選別機などの動作時間の設定が可能です。

特長

処理個数(個/min)またはベルトスピード(m/min)を入力することにより、最適な計量条件を自動的に設定し、再現性の高い計量選別が可能になります。
■操作履歴
設定変更操作の履歴及び軽量結果の履歴はUSBメモリにすべて保存が可能です。またユーザー登録することで管理レベルを変更することができ、操作制限も可能です。

■計量履歴
計量中、USBメモリに計量履歴が保存できます。

仕様

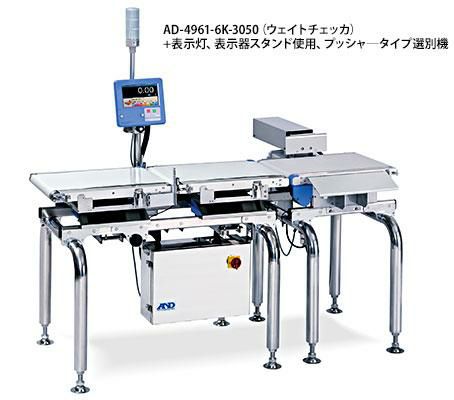

モデル	AD-4961-600-1224	AD-4961-2KD-2035	AD-4961-6K-3050
ひょう量	600g	500g / 2,000g	6,000g
最小表示	0.01g	0.01g/ 0.1g	0.1g
選別精度（3σ）*1	0.08g	0.08g/ 0.18g	1.0g
最高選別能力	400個/min	320個/min	145個/min
コンベアベルト幅	120mm	200mm	300mm
コンベア機長	240mm（導入コンベアは360mm）	350mm	500mm
搬送方式	ウレタンベルト
ベルトスピード	15〜120m/min	15〜120m/min	10〜80m/min
計量品寸法	長さ：22〜200mm / 幅：120mm以下	長さ：30〜300mm / 幅：200mm以下	長さ：80〜450mm / 幅：300mm以下
質量センサ	電気抵抗線式ロードセル
表示部	7インチタッチパネルカラー液晶(WVGA)
操作方法	タッチパネル(抵抗膜式)、キースイッチ
登録品種数	1,000品種(10グループ×100品種)
通信機能	Modbus TCP / Modbus RTU（RS485）/ RS232C（RS485との切り替え）/ TCP/IP（ポストスクリプト対応プリンタ接続用）/ USB（USBメモリ、データ保存・画像取込用、ポストスクリプト対応プリンタ接続用）*3
汎用外部入力	無電圧接点入力 4点
汎用外部出力	リレー接点出力 8点
防塵・防水仕様	IP65準拠
動作温度・湿度範囲	-5〜40°C、湿度85%以下（結露しないこと）
電源	単相AC100〜240V(+10%、-15%)、 50/60Hz 約180VA 電源の接続は端子台（M4）電源ケーブルは付属しません。
外形寸法*2	W:602mm D:660mm H:713〜863mm	W:700mm D:660mm H:710〜860mm	W:1005mm D:736mm H:720〜870mm
質量*2	約35kg	約35kg	約50kg
材質	表示部：ABS樹脂コンベア部：アルミニウム（アルマイト処理）　　　　　　　ステンレス、PP樹脂計量部：ステンレス、PP樹脂コントロール部：ステンレス、PP樹脂、PE樹脂脚部：ステンレス	表示部：ABS樹脂コンベア部：アルミニウム（アルマイト処理）一部PP樹脂コントロールボックス部：ステンレス脚部：ステンレス
